GRAPHENE NANOPLATELETS · EEG-P20
전기분해 박리 그래핀
Electrochemically Exfoliated Graphene

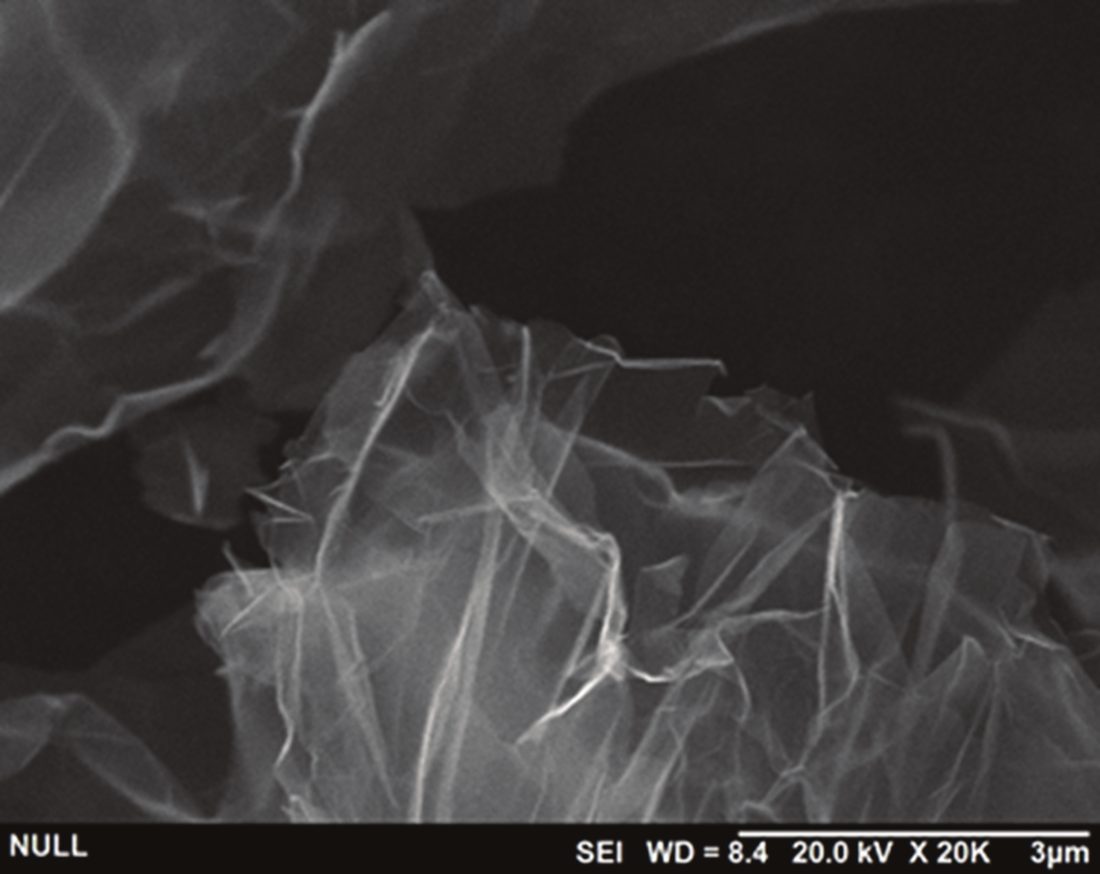

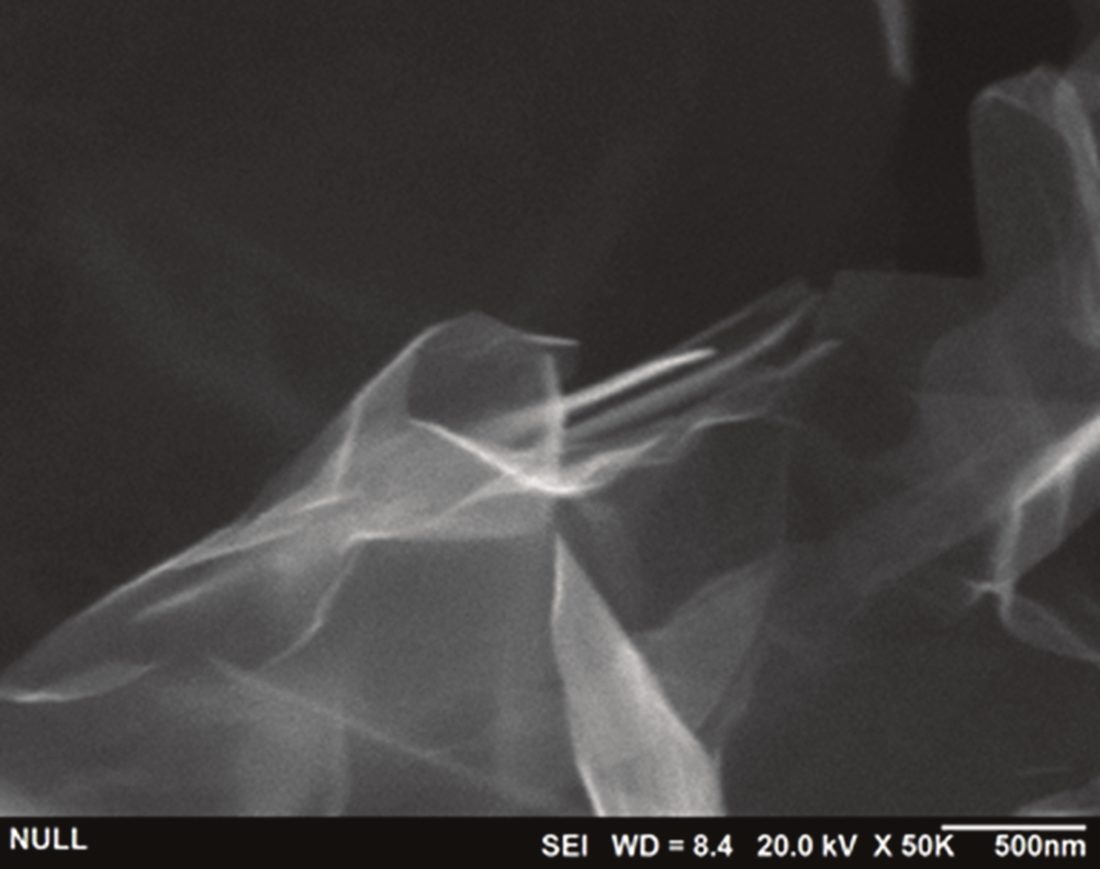

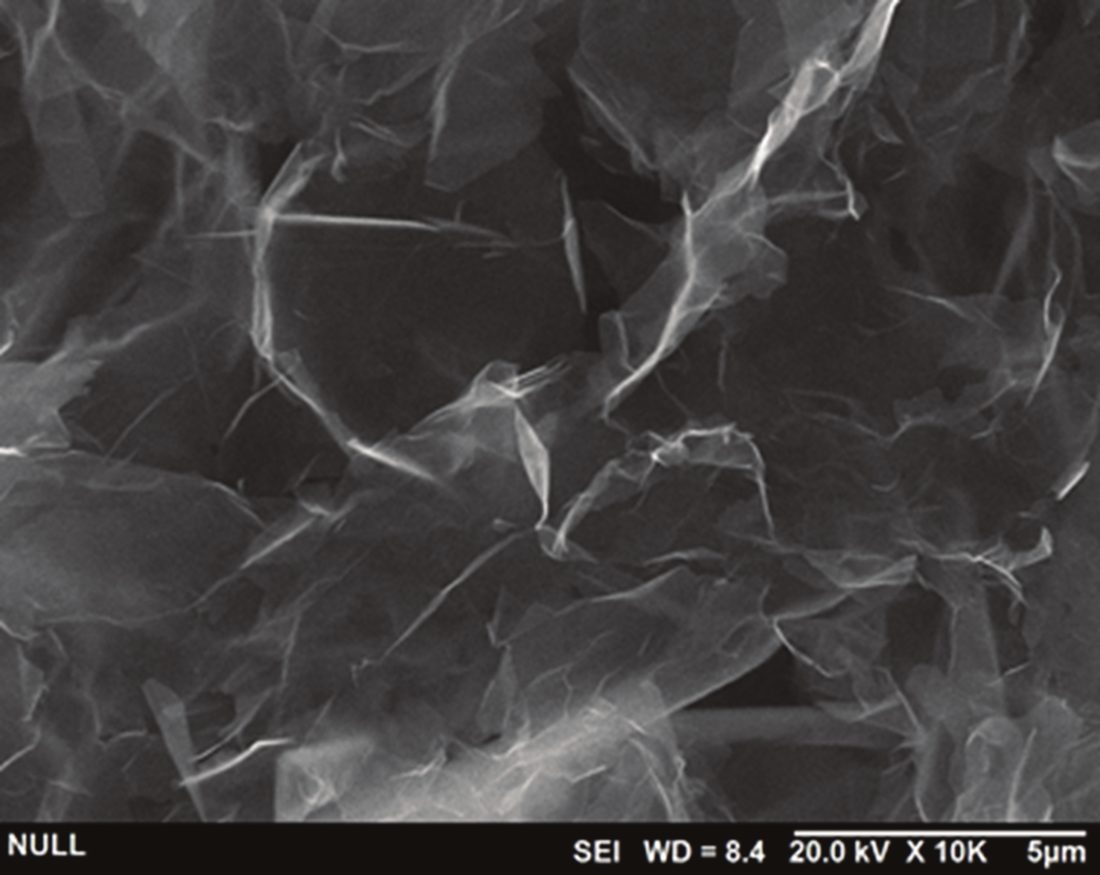

흑연을 전기분해로 박리(Electrochemical Exfoliation of Graphite, EEG)해 만든 비표면적이 넓은 다층 그래핀입니다. 분말 또는 분산액(증류수·에탄올)으로 공급하며, 전기적 특성이 우수하고 표면 코팅에 적합해 다양한 용도의 첨가제로 쓰입니다.
판매 중 · 분말 / 분산액구매 문의
제품 사양 SPECIFICATIONS
| CAS Number | 1034343-98-0 |
|---|---|
| 비표면적 | 500–700 m²/g |
| 두께 | 2.0–4.0 nm (10~20층) |
| 입도 D50 | 20–25 µm |
| 입도 범위 | 5–100 µm |
| 탄소 함량 | ≥ 83 % |
| 산소 함량 | ≤ 13 % |
| 수소 / 황 함량 | ≤ 1 % / ≤ 1 % |
| 질소 함량 | ≤ 2 % |
| 공급 형태 | 분말, 분산액 (증류수·에탄올) |
분석 데이터 ELEMENTAL ANALYSIS, %
| 분석 | C | O | H | N | S |
|---|---|---|---|---|---|
| EA | 87.19 | 7.70 | 0.51 | 0.83 | 0.72 |
| XPS | 92.5 | 6.3 | – | 0.5 | 0.7 |
16.2C/O 비 (XPS)공정 조건으로 조절 가능GO 2.0, rGO 6.0 대비 높음
0.14ID/IG (Raman)낮은 결함 밀도
I2D/IG 0.36으로 높은 결정성. XRD (002) 층간거리가 3.34 Å에서 3.37 Å로 늘어나 박리를 확인했습니다.
응용분야 APPLICATIONS
전극 전도성 첨가제
리튬·마그네슘 전지 양극 첨가제, 연료전지·커패시터·흐름전지 전극 첨가제. 전극 내 전자 이동 분포와 활성면적을 개선합니다.

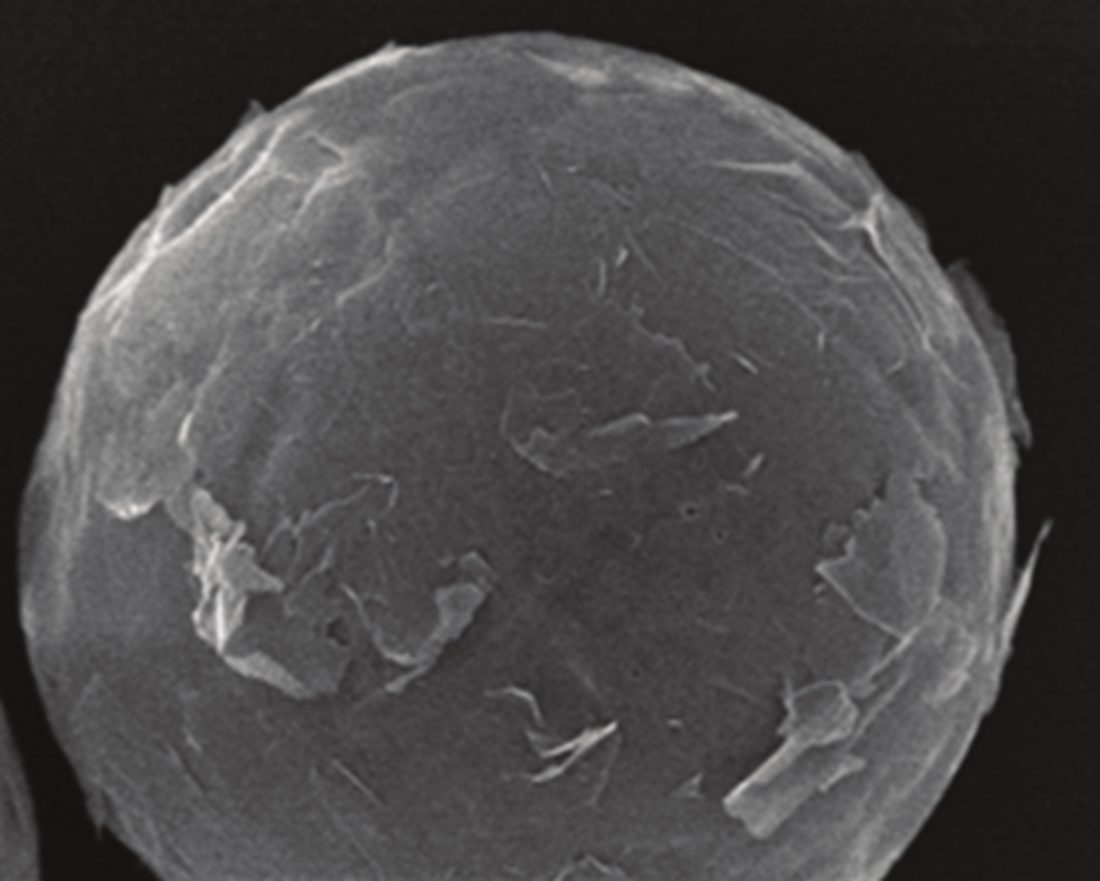

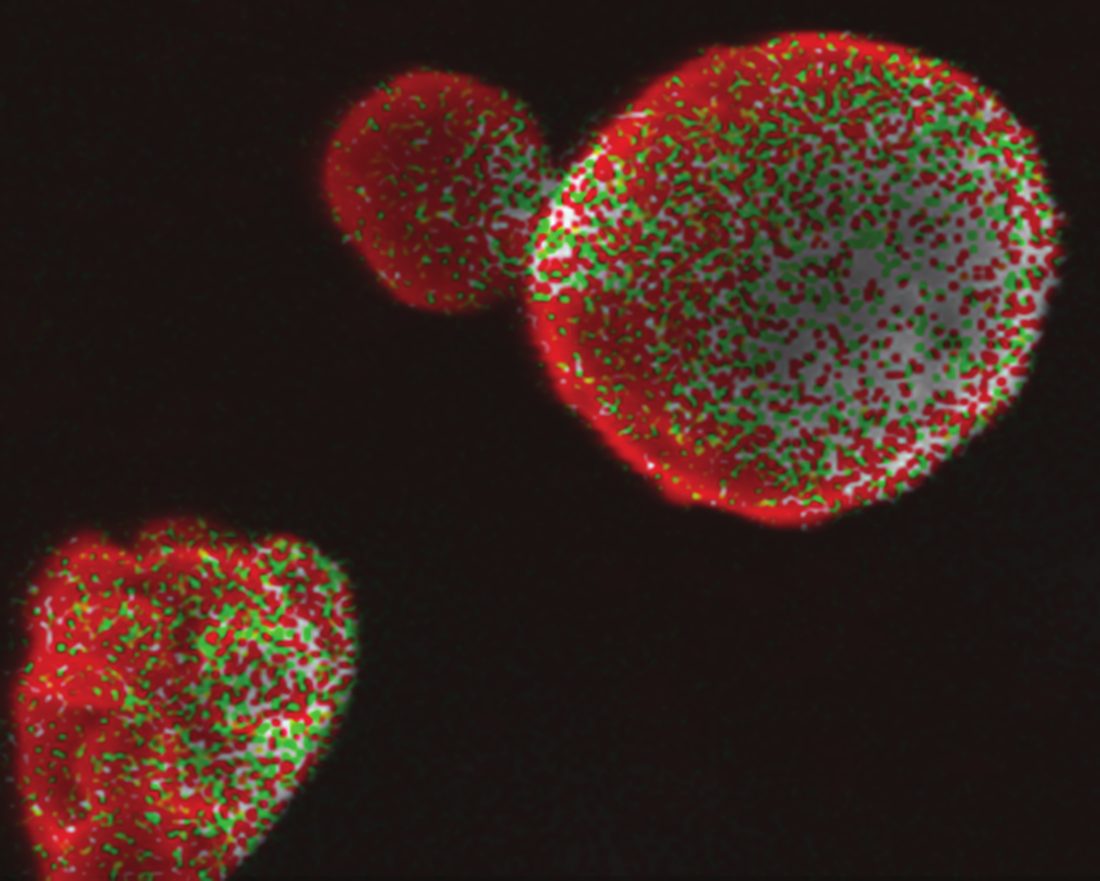

방열필러 표면첨가제
알루미나·동·마그네시아 등 필러 표면처리. 무기필러 표면 물성을 개선해 충진율을 높이고 필러 간 방열 물성을 개선합니다.

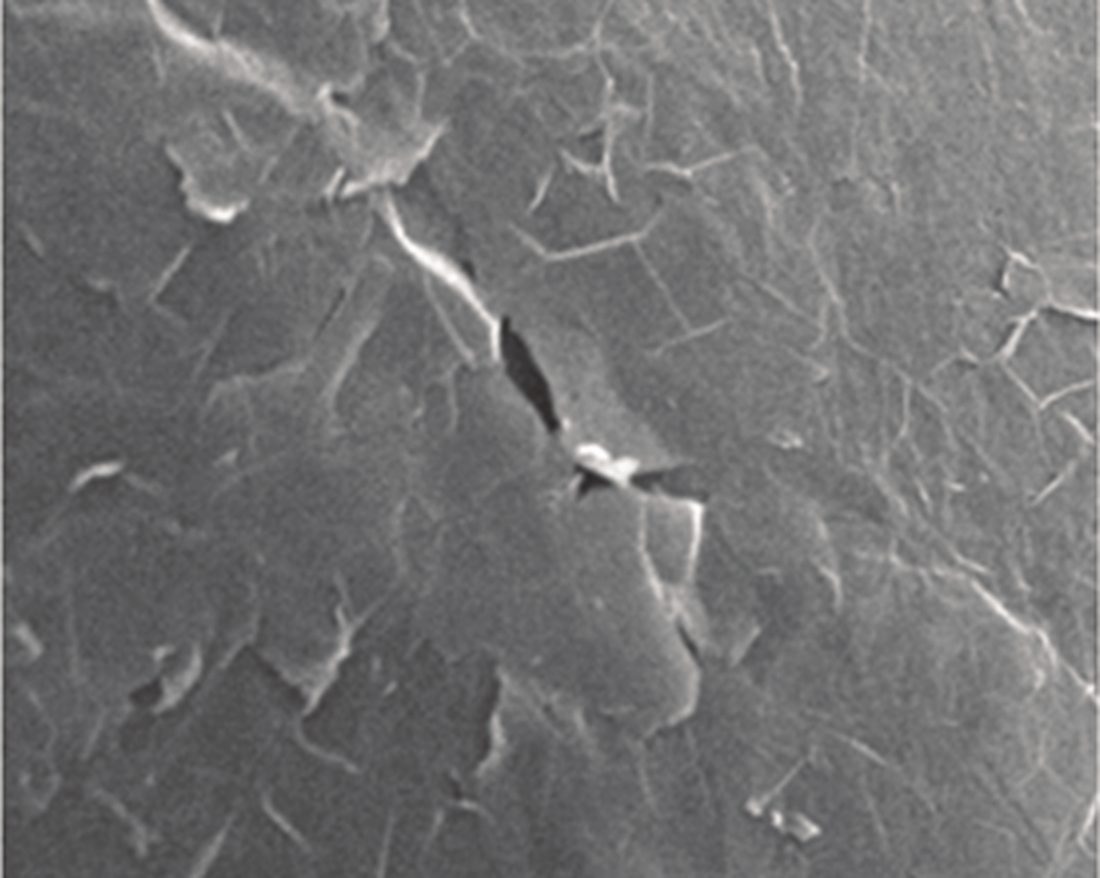

박막 코팅제
Al·Cu 포일 1 µm 이하 코팅, 스테인리스·티타늄판 표면 친수성 코팅. 산화막 형성을 막고 계면 저항을 낮춥니다.
